系統主要適用范圍

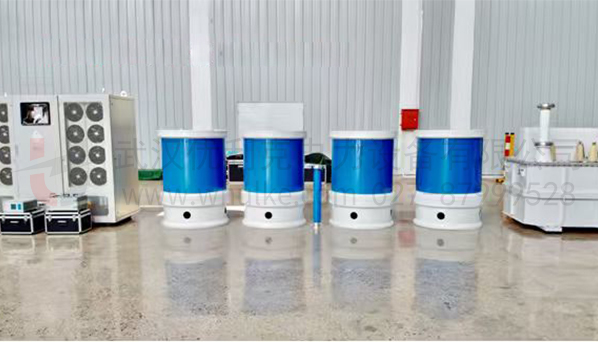

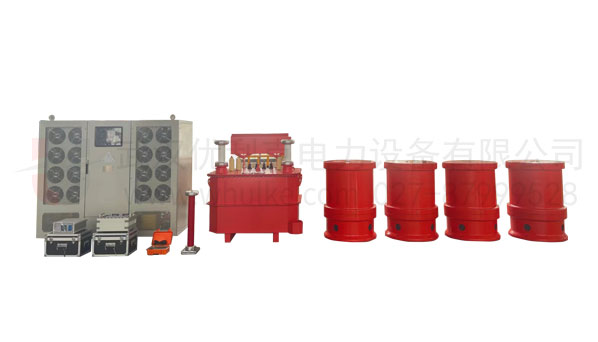

本試驗系統采用正弦波高保真線性功率放大變頻電源，達到無局放要求，變頻電源輸出波形為純正正弦波，可滿足以下試驗要求。

220kV及以下電壓等級電力變壓器的局部放電、感應耐壓試驗；

系統使用的環境條件

周圍空氣溫度

最高溫度：                  40℃（使用）  50℃（儲存）

最低溫度：                  -10℃（使用） -20℃（儲存）

最大日溫差：                25K

日照強度：                  0.1W/cm2（風速0.5m/s）

最大風速：                  18.7m/s

海拔高度：                      ≤1000m；

環境月相對濕度(在20℃時)：      95%；

污穢等級：                      IV級（爬距：3.1cm/kV，按最高工作電壓計）

地震烈度：                      7度

使用地點：                      戶內外

無火災及爆炸危險

不含有腐蝕金屬和絕緣的氣體存在

有一可靠接地點，接地電阻<0.5Ω

安裝放置地點平坦，電抗器安裝傾斜度不大于5°

系統技術規范

系統主要技術參數

1 )額定工作輸入電源：380V±10% (三相)；50Hz；

2) 變頻電源額定輸出功率：300kW；

3) 額定輸出容量：300kVA；

4) 額定輸出電壓：單相0～350V

5) 輸出相數：單相

6) 頻率可調范圍：30Hz～300Hz，頻率在設定范圍內調節時，電壓恒定輸出

7) 輸出頻率分辨率：0.01Hz

8) 輸出頻率不穩定度：≤0.05％

9) 輸出電壓波形為正弦波：波形畸變率≤1.0％

10) 系統局部放電量：≤10pC

11) 系統工作時間：變壓器局放試驗時運行時間180min；絕緣水平： 1.2倍額定電壓下耐壓1min

12) 噪音水平：≤85dB

13) 品質因素： Q＞100（f=30Hz）

14) 變頻電源容量：300kW（推挽線性放大式）

系統主要功能：

1)變頻電源采用線性功放電路，完好正弦波輸出，波形失真度小

2)具有電壓自動穩定調整功能

3)安全可靠。本裝置內集合了多種保護，包括：放電擊穿保護、過電壓、過電流整定保護、輸出短路保護、開機零位保護、橋臂放大回路保護、功率曲線保護等。當任何一種保護出現時，裝

置立即封鎖試驗電壓輸出，切斷主回路電源，確保試驗人員、被試品以及試驗系統的安全

4)采用光纖方式傳輸高壓測量信號，將高壓和低壓回路徹底隔離

5)自動/手動兩種控制方式

6)320*240點液晶顯示和多個旋轉鼠標，提供了友好的人機界面，操作、接線簡便快捷，真正做到“一看就會”

7)同步的電壓，電流和頻率顯示

8)輸出頻率在30—300Hz范圍內連續可調

9)輸出電壓0～350V范圍內連續可調

10)具有諧振耐壓試驗功能

11)具有自動諧振頻率查找功能，可設置多段自動掃頻頻率段

12)體積小、重量輕、搬運靈活、非常適合現場使用。

主要部件的技術規范及性能參數

無局放變頻電源        WJF--300        1臺

1、主要技術指標：

?額定輸入電源：三相380V±10%，50Hz交流電源

?額定輸出電壓：單相0～350V交流

?額定輸出電流：0～857.1A

?額定輸出功率：300kW

?輸出頻率：30～300 Hz連續可調

?局部放電量：≤10pC

?頻率調節精度：0.01Hz

?輸出波形：標準正弦波，波形畸變率≤1%

?輸出電壓不穩定度：≤1.0%

?輸出頻率不穩定度：≤0.05%

?噪音水平：≤85dB

?冷卻方式：強迫風冷

?絕緣水平：輸入、輸出端子對地≥3kV/AC/1min

?滿負載下連續工作時間：≥3小時

?允許溫升：在額定負載下，連續工作3小時，出風口溫升≤45K

  參考尺寸：1800*800*1800mm

  參考重量：1500kg

無局放激勵變壓器  WJB－300kVA/2×10kV/2×35kV/2×300V/2×350V/2×400V          1臺

　　技術參數

1)低壓繞組額定容量：300kVA

2)低壓繞組額定電壓：2×300V/2×350V/2×400V

3)低壓繞組說明：雙繞組，額定輸入2×350V，每個繞組有300V、350V、400V抽頭，可串并聯使用

4)輸入電流：857A

5)高壓繞組額定容量：300kVA

6)高壓繞組為雙繞組，最高輸出35kV，有10kV及35kV抽頭

7)高壓繞組額定電壓、電流：2×10kV/15A；2×35kV/4.28A；

    2個10kV繞組可串可并，串聯輸出20kV；

2個35kV繞組可單獨輸出，也可串聯后中間接地對稱輸出±35kV；

10kV繞組出線及高壓尾端采用20kV套管輸出，35kV采用35kV套管輸出，側面出線，方便平臺裝運及試驗接線；

8)額定頻率：50Hz（考慮要用于諧振等耐壓試驗，諧振頻率最低從30Hz開始，因此選用額定頻率50Hz，在低壓繞組采用串聯方式接線時，使用頻率可從25Hz開始，半容量使用）

9)工作頻率：30~300Hz

10)絕緣水平：

低壓繞組對地：5kV/1min

高壓繞組對地：1.2倍感應耐壓/1min

11)局部放電量：額定電壓下局部放電量≤10pC；

12)阻抗電壓：≤5%

13)噪聲水平：≤65dB

14)冷卻方式：ONAN

15)允許連續運行時間：額定電壓、額定電流下連續運行180min

16)額定溫升（額定運行180min）：繞組溫升小于65K，頂層油溫升小于55K

17)絕緣耐熱等級：A級

18)參考尺寸：1.25*1.4*1.9m

19)參考重量：3000kg

無局放補償電抗器    UL-WJDK-350kVA/35kV          2臺

1）單臺技術參數如下

2）型號：WJDK－350/35；

3）額定電壓：35kV；20kV；

4）電 感 量：6H；3H；

5）額定電流：10A；

6）額定電壓下的局部放電量：≤10pC；

7）連續工作時間：額定電流下連續工作180min；

8）絕緣水平：1.2Un/1min；

9）溫升：≤ 65K；

11）參考尺寸：Ø750*1100mm（含底座高度350mm）

12）參考重量：750kg

補償電抗器結構：

1)電抗器設計為多餅式，油浸自冷式。

2)電抗器采用環氧樹脂絕緣筒外殼，具有足夠的電氣、機械強度，必要的散熱能力以及油熱脹冷縮的裕度。電抗器配備可靠的起吊專用設施。外殼噴涂橘紅色絕緣漆。

3)外殼上下蓋板、上下法蘭均采用不導磁或反磁性板，采用絕緣材料制作，電抗器配備可靠的起吊專用設施；

4)配置防渦流底座二只，高度350mm，考慮車載使用，防止渦流影響。

5)電抗器采用25#變壓器油，工作時無變形滲漏

6)電抗器有承受其重量的專用起吊裝置和運輸時的固定措施，電抗器內部結構考慮在經過正常的鐵路、公路運輸后相互位置不變，緊固件不松動。

電抗器有符合國標的銘牌，銘牌用耐腐蝕材料制成，字樣、符號清晰耐久，銘牌在設備正常運行時其安裝位置明顯可見，銘牌上有額定電壓、電感、工作頻率、重量等數據；

無局放電容分壓器兼耦合電容器                            1臺

1)額定電壓：100kV

2)工作頻率：30～300Hz

3)絕緣水平：110kV/1min

4)總體電容量：C1=300pF；C2=0.15μF。結構：C1為環氧筒外殼油紙絕緣結構電容器；C2選用溫度系數、頻率系數和C1相同的材料。

5)系統測量誤差：≤±1.0%（50Hz頻率下計量）

6)介質損耗：≤0.5%

7)分壓比：1500：1

8)局部放電量：100kV電壓下局部放電量≤10pC.

9)參考尺寸：180*180*750mm
10)參考重量：8kg
