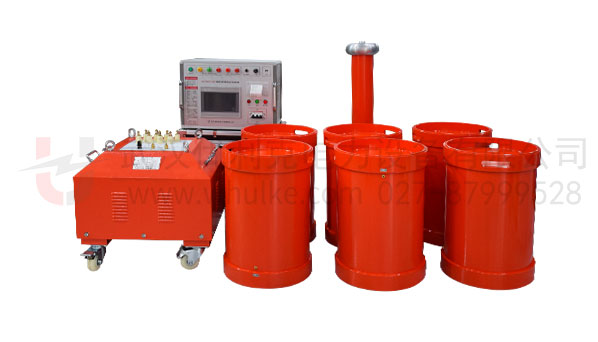

該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。
滿足300mm2,35kV 電纜交流耐壓試驗，滿足4000kVA/10kV以下變壓器交流耐壓試驗；滿足10kV變電站系統交流耐壓試驗
1、10kV/300mm2電纜4.5km的交流耐壓試驗，電容量≤1.6897uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。（該諧振設備支持試驗電壓為18kV時，連續運行60min)
2、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
3、110kV/300mm2電纜0.5km的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
4、110kV/120MVA主變全絕緣交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。
5、110kV電壓等級開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。
| 額定容量 | 405kVA |
| 額定電壓 | 45kV；90kV；135kV；270kV |
| 額定電流 | 9A；4.5A；3A；1.5A |
| 測量精度 | 系統有效值1.5級 |
| 工作頻率 | 30～300Hz |
| 裝置輸出波形 | 正弦波 |
| 品質因素 | 裝置自身Q≥30(f=45Hz) |
| 波形畸變率 | 輸出電壓波形畸變率≤1% |
| 輸入電源 | 單相220或三相380V電壓，頻率為50Hz |
| 工作時間 | 額定負載下允許連續60min；過壓1.1倍1分鐘 |
| 溫 升 | 額定負載下連續運行60min后溫升≤65K |
| 保護功能 | 過壓、過流、零位啟動、系統失諧（閃絡）等保護功能 |
| 環境溫度 | －20℃-55℃ |
| 相對濕度 | ≤90%RH |
| 海拔高度 | ≤3000米 |
| 組合方式 | 電抗器選擇（67.5kVA/45kV六節） | 激勵變壓器輸出端選擇 | 試驗電壓(kV) |
| 10kV/300mm²電纜4.5km | 使用電抗器六節并聯（其中三節電抗器接地） | 4kV | ≤22kV |
| 35kV/300mm²電纜2km | 使用電抗器兩節串聯三組并聯 | 4kV | ≤52kV |
| 110kV/300mm²電纜0.5km | 使用電抗器三節串聯兩組并聯 | 4kV | ≤128kV |
| 110kV/120MVA主變全絕緣 | 使用電抗器四節串聯 | 8kV | ≤160kV |
| 110kV電壓等級開關等電氣設備 | 使用電抗器六節串聯 | 16kV | ≤265kV |
| 變頻電源 | 型號數量 | BPXZ-18kW ，1臺 |
| 額定輸出容量 | 18kW | |
| 工作電源 | 220/380±10%V（單/三相），工頻 | |
| 輸出電壓 | 0–400V | |
| 額定輸入電流 | 45A | |
| 額定輸出電流 | 45A | |
| 電壓分辨率 | 0.01kV | |
| 電壓測量精度 | 1.5% | |
| 頻率調節范圍 | 30–300Hz | |
| 頻率調節分辨率 | ≤0.1Hz | |
| 頻率穩定度 | 0.1% | |
| 運 行 時 間 | 額定容量下連續60min | |
| 溫 升 | 額定容量下連續運行60min元器件最高溫度≤65K | |
| 噪 聲 水 平 | ≤50dB | |
| 尺寸重量 | （長寬高mm）：540×380×420；約25kg | |
| 激勵變壓器 | 型號數量 | JLB-18kVA/4/8/16kV/0.4kV，1臺 |
| 額定容量 | 18kVA | |
| 輸入電壓 | 0～400V | |
| 輸出電壓 | 4/8/16kV | |
| 結 構 | 干式 | |
| 外形尺寸和重量 | （長寬高mm）：520×520×460；約150kg | |
| 高壓諧振電抗器 | 型號數量 | DK-67.5kVA/45kV，6節 |
| 額定容量 | 67.5kVA | |
| 額定電壓 | 45kV | |
| 額定電流 | 1.5A | |
| 電 感 量 | 90H/單節 | |
| 品質因素 | Q≥30 (f=45Hz) | |
| 結 構 | 干式 | |
| 外形尺寸和重量 | φ342×435mm；約85kg | |
| 電容分壓器 | 型號數量 | FRC-500pF/270kV |
| 額定電壓 | 270kV | |
| 額定電容量 | 500pF | |
| 介質損耗 | tgσ≤0.5% | |
| 分 壓 比 | 3000：1 | |
| 測量精度 | 有效值1.5級 | |
| 外形尺寸和重量 | φ140×1000；約8kg |
