繼電保護測試儀的差動繼電器模塊可對BCH型差動繼電器做比例制動試驗，對DCD型差動繼電器做直流助磁試驗。程序采用二分法自動查找動作邊界。

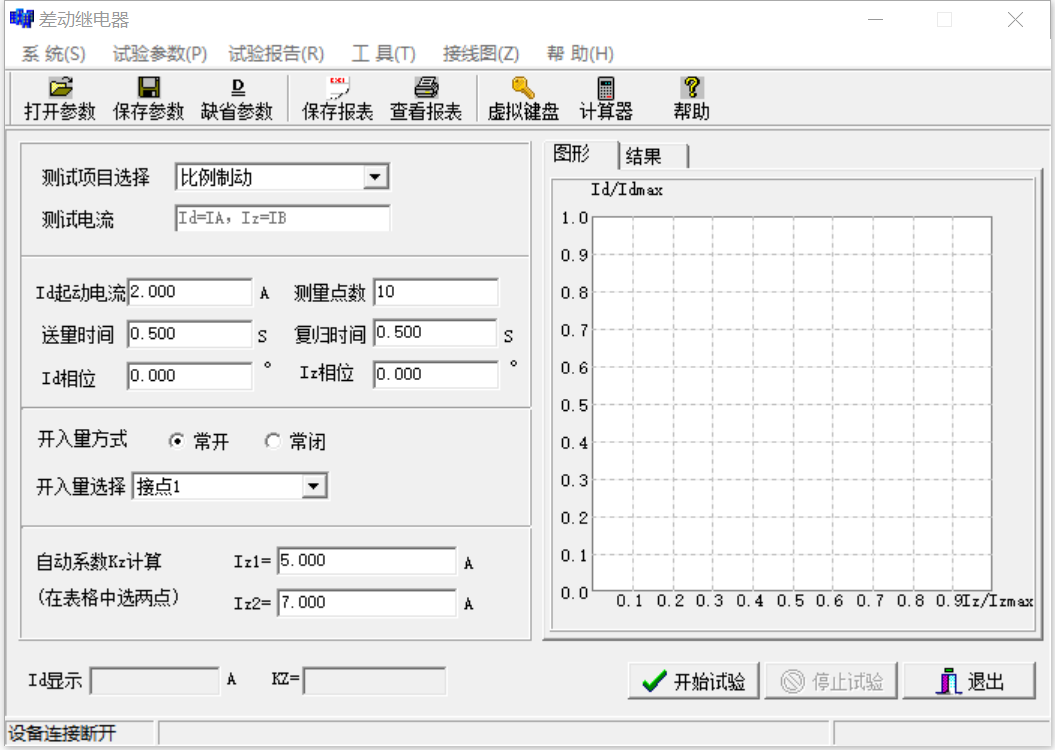

　　一.界面說明

　　1.【測試項目選擇】

　　【比例制動】、【直流助磁】二項目選一。

　　2.【測試電流】選擇

　　IA為動作電流(ID)。

　　IB為制動電流或助磁直流(IZ)。

　　3.【起動電流】

　　在沒有制動情況下的最小動作電流。

　　4.【測量點數】一般固定為10個點。

　　5.【送量時間】為有電流輸出的維持時間

　　6.【復歸時間】為無電流輸出的時間。

　　7.開入量選擇：1--8路任選一路。

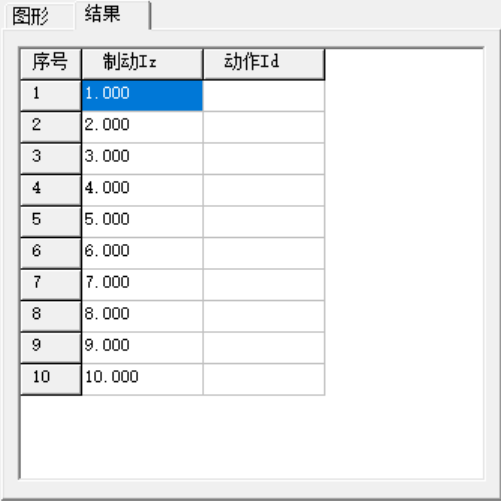

　　8.制動電流選擇和修改。如上圖所示，在測試結果欄里有一組制動電流的數據，用戶可直接修改。

　　
   　二.測試原理

　　程序對每一個制動電流下對應的動作電流進行自動測試，測得相應的一組動作電流，并在坐標系中描繪動作曲線。制動系數的計算由用戶在制動電流中選兩個點來計算。

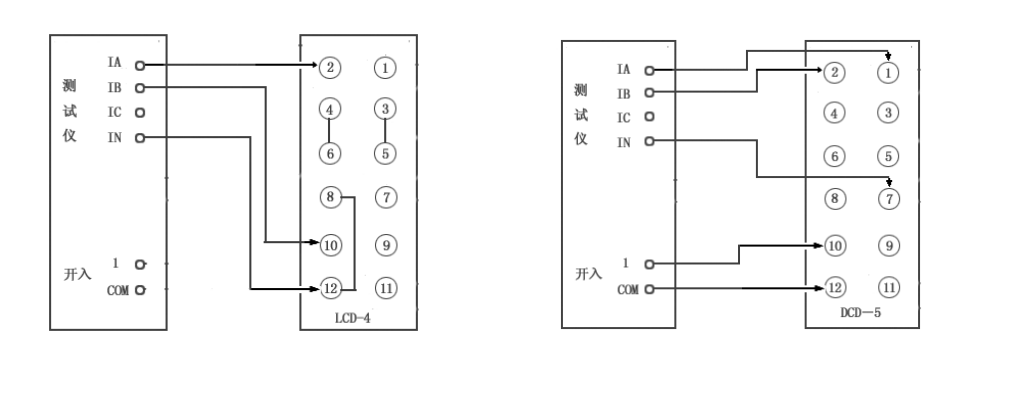

　　三.試驗接線--如圖所示：
