優利克電力 | 三相繼電保護測試儀差動試驗全解析

發布日期：2025-08-19 瀏覽：2769 次

在電力系統中，確保繼電保護裝置的精準可靠運行至關重要。三相繼電保護測試儀作為校驗繼電保護裝置的得力工具，其差動試驗能

夠有效檢測差動保護裝置的性能。本文將深入探討三相繼電保護測試儀進行差動試驗的詳細過程。?

試驗目的?

差動保護主要用于檢測被保護設備內部的故障電流，當設備內部發生故障時，差動保護能迅速動作，切斷故障電路，防止故障范圍擴

大。通過三相繼電保護測試儀進行差動試驗，旨在驗證差動保護裝置在不同工況下的動作準確性、可靠性，測試其比率制動特性、諧

波制動特性以及動作時間等關鍵性能指標，確保其滿足電力系統安全運行的要求。?

試驗前準備?

設備檢查?

仔細檢查三相繼電保護測試儀的外觀，確保無破損、變形等情況。各接口應無松動、腐蝕現象，按鍵操作應靈活，顯示屏顯示清晰、

無缺劃或亂碼。?

確認測試儀的電源線連接牢固，無斷路、短路風險，接地可靠。對測試儀進行通電自檢，檢查內部硬件及軟件系統是否正常運行，各

功能模塊能否正常工作。?

檢查被測試的差動保護裝置，確保其外觀完好，各插件安裝牢固，無松動或接觸不良。查看裝置的運行指示燈狀態，確認裝置處于正

常待測試狀態。?

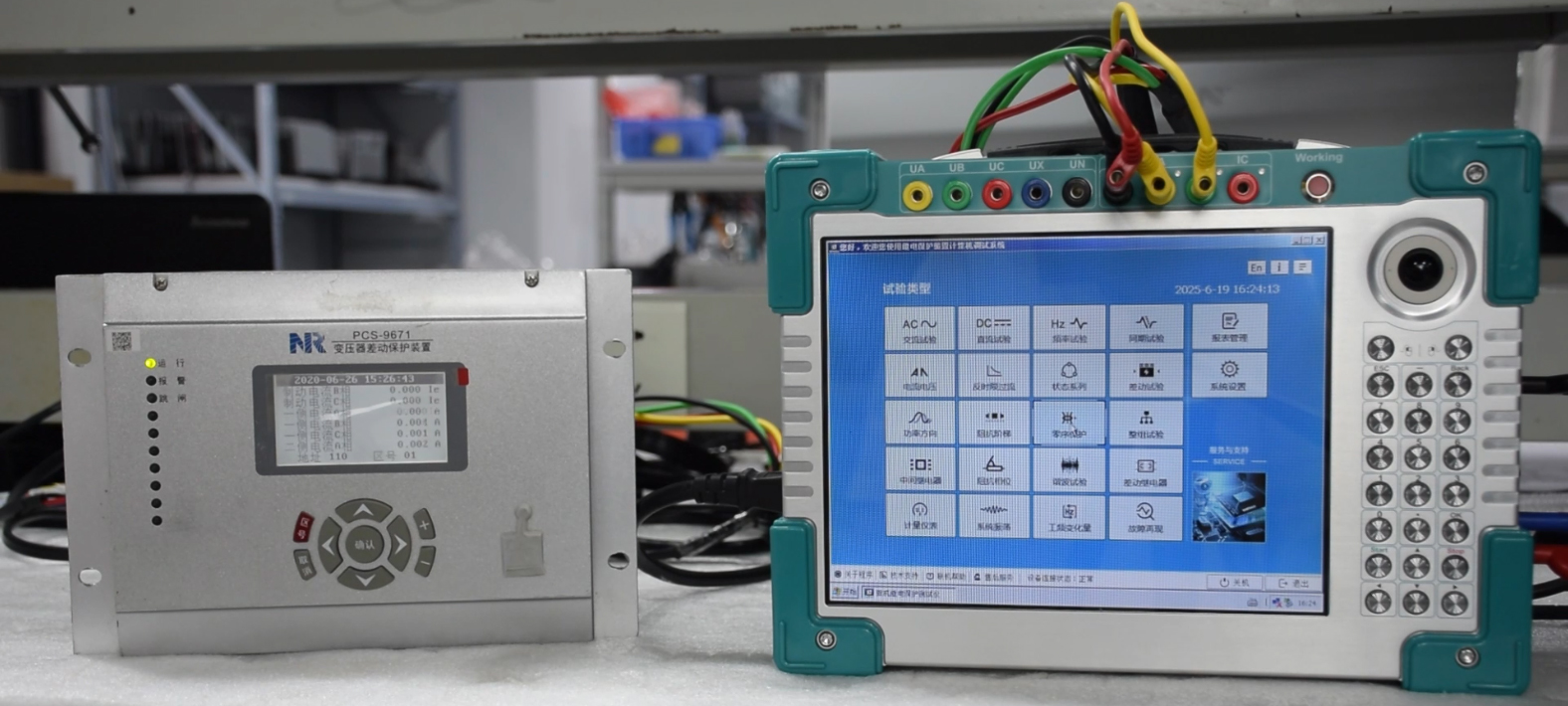

連接設備?

將三相繼電保護測試儀的電流輸出端子與差動保護裝置的電流輸入端子正確連接。根據保護裝置的要求，選擇合適的電流輸出通道，

并確保接線牢固，接觸良好。注意電流線的極性，避免接反導致測試結果錯誤。?

若差動保護裝置需要電壓量參與測試（如某些帶電壓閉鎖的差動保護），則需將測試儀的電壓輸出端子與保護裝置的電壓輸入端子準

確連接。同樣要注意電壓線的極性和連接可靠性。?

如果測試儀與保護裝置之間有通信接口（用于傳輸測試數據、接收保護裝置的動作信號等），應正確連接通信線，并確保通信參數設

置正確，以保證兩者之間能夠正常通信。?

參數設置?

收集被測試差動保護裝置的詳細技術資料，包括裝置型號、額定參數（如額定電流、額定電壓）、差動保護動作門檻值、比率制動系

數、諧波制動比等。?

根據保護裝置的額定電流，在三相繼電保護測試儀上設置合適的電流輸出量程。量程應略大于保護裝置可能承受的最大故障電流，以

確保測試儀能夠準確輸出測試電流且不損壞設備。例如，若保護裝置額定電流為 5A，可將測試儀電流量程設置為 0 - 10A。?

設置測試儀的采樣頻率，為了精確采集和分析測試過程中的電流、電壓波形變化，采樣頻率一般不低于 1kHz。較高的采樣頻率能夠

更準確地捕捉到信號的細節，為后續的試驗結果分析提供可靠的數據支持。?

根據保護裝置的保護邏輯和實際運行情況，在測試儀上設置相應的測試參數，如差動電流、制動電流的輸出方式，諧波含量設置等。

例如，對于比率制動特性測試，需明確制動電流的計算方式（如取自單側電流、兩側電流之和等），并在測試儀上正確設置。?

安全措施?

在試驗前，務必將被測試的差動保護裝置退出運行，并采取可靠的安全隔離措施。例如，斷開保護裝置的跳閘出口壓板，防止在試驗

過程中因誤動作導致電力設備跳閘，影響電力系統的正常運行。?

在試驗現場設置明顯的警示標識，如懸掛 “止步，高壓危險” 等警示標語，劃定試驗區域，嚴禁無關人員進入。?

試驗人員應穿戴好個人防護用品，如絕緣手套、絕緣鞋、護目鏡等，確保自身安全。在進行接線、拆線等操作時，應先斷開電源，防

止觸電事故發生。?

試驗操作步驟?

不平衡電流測試?

按照差動保護裝置的實際接線方式，在三相繼電保護測試儀上設置三相電流輸出，模擬被保護設備正常運行時的電流情況。對于變壓

器差動保護，需根據變壓器的變比，計算并設置高壓側和低壓側的三相電流，使其滿足變壓器正常運行時的電流關系。?

緩慢升高測試儀輸出的電流值，從較低值開始，如 0.1 倍額定電流，以較小的步長逐漸增加，同時密切觀察差動保護裝置的顯示面板

或監控后臺。?

記錄差動保護裝置計算得出的不平衡電流值。在正常運行狀態下，不平衡電流應在保護裝置規定的允許范圍內，一般要求不平衡電流

不超過額定電流的 5% - 10%。例如，若保護裝置額定電流為 1A，則不平衡電流應小于 0.05A - 0.1A。?

保持測試電流穩定，測試時間持續 3 - 5 分鐘，確保不平衡電流穩定且無異常波動。期間若發現不平衡電流突然增大或出現波動異

常，應立即停止測試，檢查接線、參數設置以及保護裝置是否存在故障。?

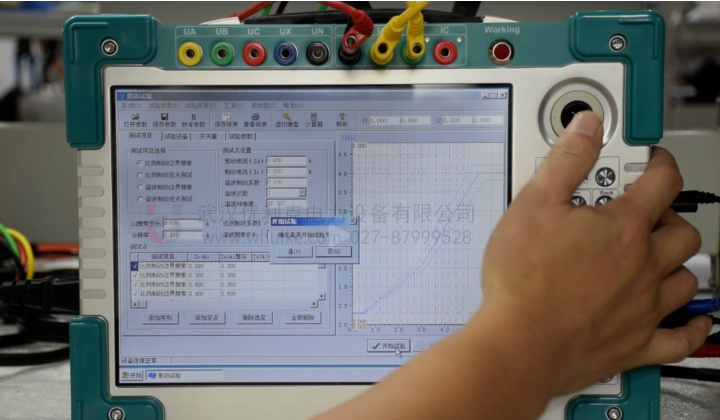

比率制動特性測試?

在三相繼電保護測試儀上設置制動電流輸出通道和差動電流輸出通道。制動電流的選取通常有多種方式，常見的有取自被保護設備的

某一側電流（如高壓側電流）、兩側電流的矢量和等；差動電流則為兩側電流的差值。例如，對于變壓器差動保護，可將高壓側電流

作為制動電流，低壓側電流與高壓側電流的差值作為差動電流。?

從保護裝置的最小動作電流開始測試。首先，設置測試儀輸出相應的差動電流和制動電流。假設某變壓器差動保護裝置的最小動作電

流為 0.2A，先設置測試儀輸出差動電流為 0.2A，制動電流從 0 開始逐漸增加，每次增加幅度不宜過大，一般為 0.1A 左右。?

在增加制動電流的過程中，密切觀察差動保護裝置的動作情況。當保護裝置動作時，記錄此時的差動電流和制動電流值，這兩個值即

為比率制動特性曲線上的一個點。?

逐步增加差動電流值，如設置差動電流為 0.3A、0.4A 等，重復上述步驟，每次都從制動電流為 0 開始逐漸增加，直至保護裝置動

作，獲取多個比率制動特性曲線上的點。為了準確繪制比率制動特性曲線，一般要求測試點數不少于 5 - 7 個。?

每個測試點在保護裝置穩定動作后記錄數據，記錄時間約為 10 - 15 秒，以確保數據的準確性。記錄數據時，應同時記錄測試的差動

電流值、制動電流值以及保護裝置的動作狀態。?

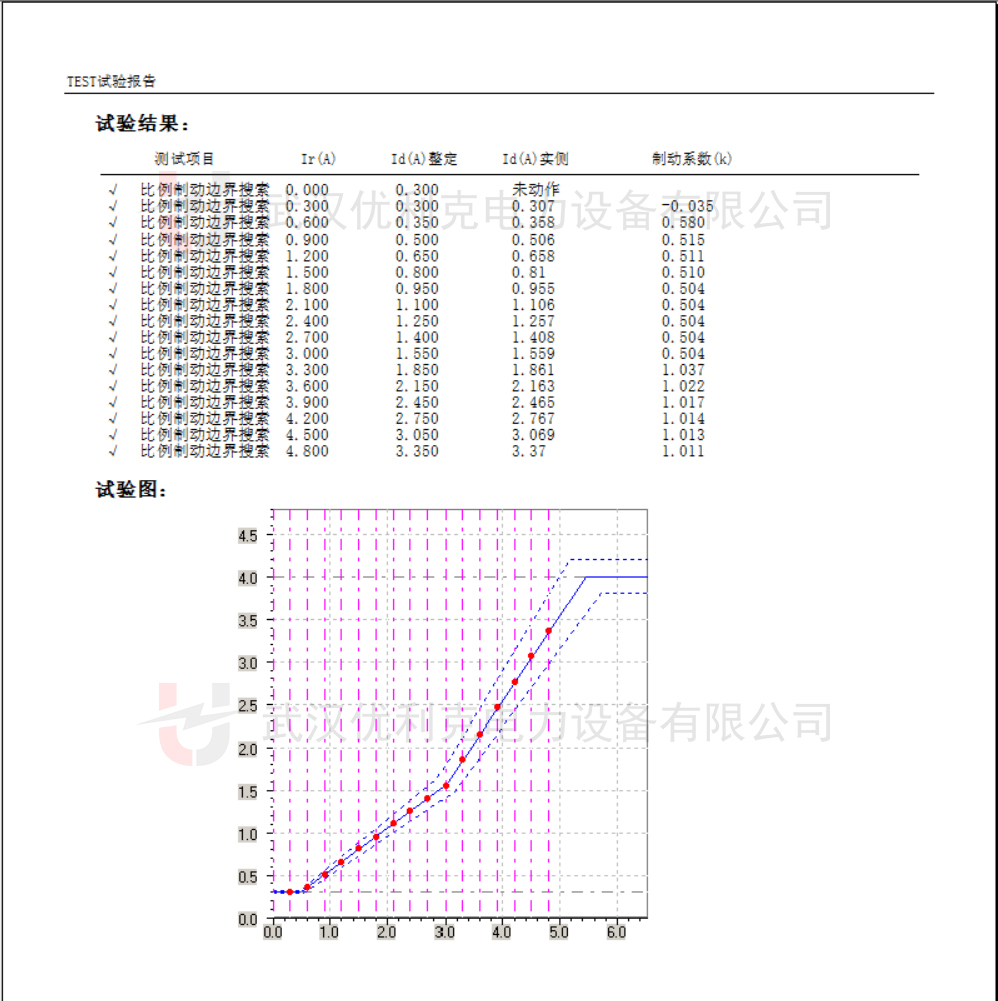

根據測試得到的數據，在坐標紙上繪制比率制動特性曲線。橫坐標通常為制動電流，縱坐標為差動電流。將繪制的曲線與保護裝置技

術說明書中給出的標準比率制動特性曲線進行對比，兩者應基本吻合。誤差范圍一般要求在 ±5% 以內，例如，如果標準曲線在某一

制動電流下對應的差動電流為 0.5A，實際測試曲線在相同制動電流下的差動電流應在 0.475A - 0.525A 之間。若兩者偏差較大，需

檢查測試過程中的接線、參數設置以及保護裝置的制動系數設置等是否正確。?

諧波制動特性測試?

在三相繼電保護測試儀上設置輸出含有特定諧波成分的電流信號。一般從基波電流開始設置，如設置基波電流為 1A，同時疊加二次

諧波電流。二次諧波含量從較低值開始逐漸增加，每次增加幅度為 5% 左右，如 10%、15%、20% 等。?

觀察差動保護裝置在不同二次諧波含量下的動作情況。當二次諧波含量達到保護裝置的諧波制動比設定值時，保護裝置應可靠不動

作。例如，某保護裝置的諧波制動比設定為 20%，則當二次諧波含量達到 20% 及以上時，即使差動電流超過動作值，保護裝置也不

應動作。?

每個諧波含量值的測試時間應持續 1 - 2 分鐘，以確保保護裝置對諧波的制動性能穩定可靠。在測試過程中，若發現保護裝置在諧波

含量未達到設定制動比時就動作，或者在達到制動比后仍動作，都說明諧波制動特性存在問題。?

記錄保護裝置在不同諧波含量下的動作情況，可采用表格形式記錄，包括諧波含量、差動電流值、保護裝置動作狀態等信息。根據記

錄的數據，繪制諧波制動特性曲線，橫坐標為諧波含量，縱坐標為差動電流，曲線上應標注出保護裝置動作和不動作的區域。將繪制

的曲線與保護裝置的標準諧波制動特性曲線進行對比，判斷是否符合要求。若兩者差異較大，需檢查保護裝置的諧波濾波電路是否正

常、諧波制動比設置是否正確以及測試儀輸出的諧波信號質量是否良好等。?

動作時間測試?

設置三相繼電保護測試儀輸出滿足差動保護動作條件的電流信號，即設置差動電流大于保護裝置的動作電流，同時確保制動電流在合

適范圍內，以保證保護裝置能夠可靠動作。?

使用測試儀自帶的高精度計時功能，記錄從輸出故障電流信號到保護裝置發出跳閘信號的時間間隔，這個時間間隔即為差動保護的動

作時間。?

動作時間應滿足保護裝置的技術要求，一般對于 110kV 及以上電壓等級的保護裝置，動作時間要求在 30ms 以內；對于 35kV 及以

下電壓等級的保護裝置，動作時間要求在 40ms 以內。?

每個動作時間測試應重復 3 - 5 次，取平均值作為最終的動作時間測試結果。每次測試間隔時間約為 1 分鐘，以保證保護裝置有足夠

的恢復時間，避免因連續測試導致裝置發熱或其他異常情況影響測試結果。在測試過程中，若發現動作時間不穩定，波動較大，應檢

查保護裝置的出口繼電器動作是否正常、內部邏輯處理速度是否受其他因素影響以及測試儀的計時精度是否準確等。?

試驗結果分析與判斷?

不平衡電流分析
?
如果測試得到的不平衡電流超出規定范圍，可能存在多種原因。首先，檢查保護裝置的電流互感器極性是否接錯，極性錯誤會導致電

流矢量和計算錯誤，從而使不平衡電流增大。其次，核對電流互感器的變比設置是否正確，變比設置錯誤也會影響不平衡電流的計算

結果。此外，二次回路存在接地或短路故障也可能導致不平衡電流異常增大。?

針對上述可能的原因，對保護裝置的接線和參數設置進行仔細檢查和核對。使用萬用表等工具檢查二次回路的通斷情況，查看是否有

接地或短路點。檢查電流互感器的極性標識，必要時進行極性測試。若發現問題，及時糾正后重新進行不平衡電流測試，直至測試結

果符合要求。?

比率制動特性分析?

若繪制的比率制動特性曲線與標準曲線偏差較大，可能是由于保護裝置的制動系數設置錯誤。制動系數是影響比率制動特性的關鍵參

數，若設置不當，會使曲線的斜率和拐點位置發生變化。此外，保護裝置內部算法存在缺陷或三相繼電保護測試儀的輸出精度不足也

可能導致測試結果偏差較大。?

首先檢查保護裝置的制動系數設置，與技術說明書中的要求進行對比，確保設置正確。若制動系數設置無誤，可對測試儀進行校準，

使用高精度的電流源對測試儀的電流輸出進行校驗，檢查其輸出精度是否滿足要求。在校準測試儀后，重新測試比率制動特性，對比

測試曲線與標準曲線，判斷是否符合要求。若仍存在較大偏差，可能需要進一步檢查保護裝置的硬件電路或軟件邏輯，必要時聯系保

護裝置廠家進行技術支持。?

諧波制動特性分析?

當諧波制動特性不符合要求時，可能是保護裝置的諧波濾波電路出現故障。諧波濾波電路用于濾除輸入電流中的諧波成分，若電路損

壞，會導致保護裝置對諧波的識別和制動能力下降。此外，諧波制動比設置不正確或測試儀輸出的諧波信號質量不佳也可能影響測試

結果。?

對保護裝置的硬件電路進行檢查，重點檢查諧波濾波電路中的電容、電感等元件是否有損壞、變質等情況。使用專業的電路測試工具

對諧波濾波電路的性能進行測試，確保其能夠正常工作。核對諧波制動比的設置，與保護裝置的技術要求進行對比，如有錯誤及時糾

正。同時，優化測試儀的諧波輸出設置，確保輸出的諧波信號幅值、相位等參數準確穩定。在完成上述檢查和優化后，再次進行諧波

制動特性測試，判斷測試結果是否符合要求。?

動作時間分析
?
如果差動保護的動作時間超出規定值，可能是保護裝置的出口繼電器動作延遲。出口繼電器是保護裝置發出跳閘信號的執行元件，若

繼電器老化、觸點接觸不良或線圈電阻變化等，都可能導致動作延遲。此外，保護裝置內部邏輯處理速度慢或測試儀的計時精度存在

問題也可能使動作時間不準確。?

檢查保護裝置的出口回路，查看出口繼電器的外觀是否有異常，如是否有過熱、冒煙等現象。使用萬用表測量繼電器的線圈電阻，與

正常參數進行對比，判斷繼電器是否正常。檢查保護裝置的邏輯程序，查看是否存在程序漏洞或邏輯錯誤導致處理速度變慢。對測試

儀的計時功能進行校準，可采用高精度的時間標準源對測試儀的計時進行校驗，確保計時準確。在校準測試儀和檢查保護裝置后，重

新測試動作時間，若動作時間仍不符合要求，需進一步排查其他可能的原因，如保護裝置與外部設備之間的通信延遲等。?

試驗結束后工作?

數據記錄與整理?

詳細記錄試驗過程中的各項數據，包括不平衡電流測試數據、比率制動特性測試數據、諧波制動特性測試數據以及動作時間測試數據

等。數據記錄應包含測試時間、測試條件（如測試儀設置的電流、電壓參數、諧波含量等）、測試結果（如保護裝置的動作電流值、

制動電流值、動作時間、動作狀態等），確保數據的完整性和可追溯性。?

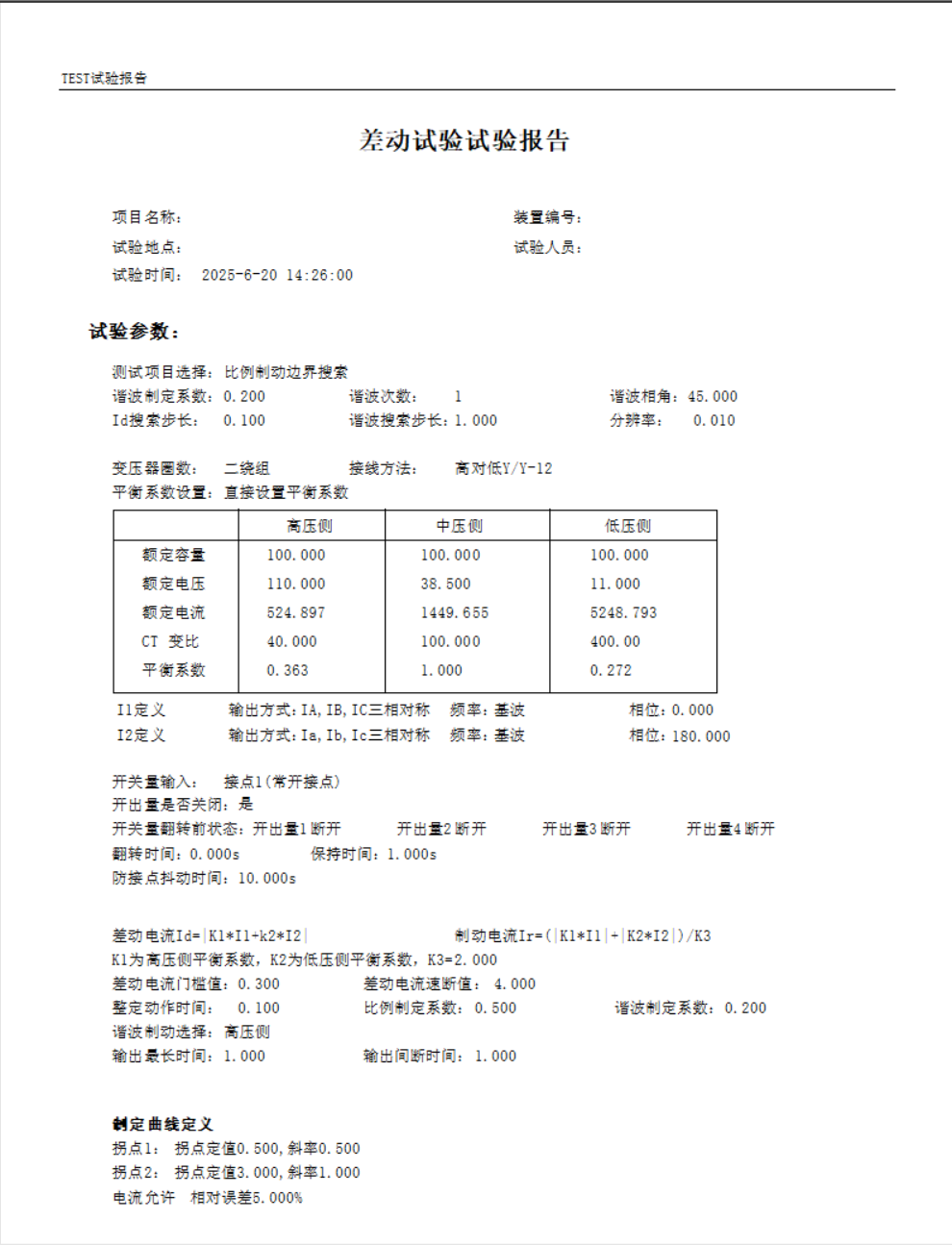

將測試數據與保護裝置的技術參數和標準要求進行對比分析，撰寫試驗報告。試驗報告應包括試驗目的、試驗設備（三相繼電保護測

試儀型號、被測試差動保護裝置型號等）、試驗步驟、試驗結果、結果分析以及結論等內容。在結論部分，應對保護裝置的差動保護

性能做出全面評價，明確說明保護裝置是否滿足設計要求和電力系統運行的安全可靠性要求。若保護裝置存在問題，應提出相應的整

改建議和措施。?
