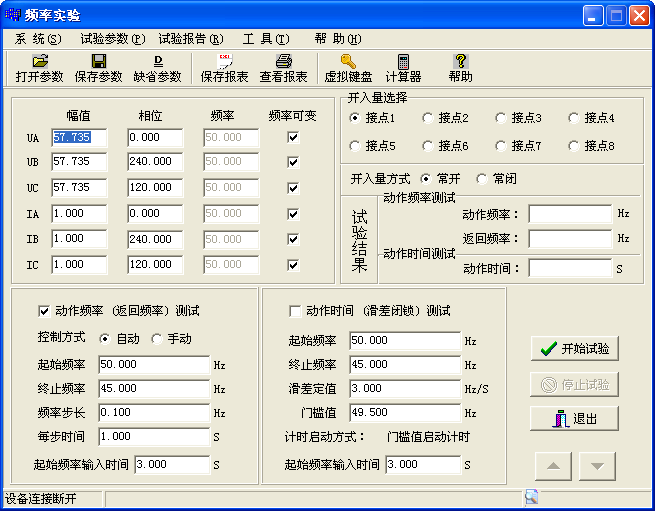

繼電保護測試儀頻率試驗模塊主要用來測試低周減載和高周切機等保護的各項功能。

　　一.【動作頻率(返回頻率)測試】

　　起始頻率大于終止頻率時，是做低頻試驗;起始頻率小于終止頻率時，是做高周試驗，程序自動判別頻率的變化方向?？梢圆捎米詣?dòng)或手動方式進行試驗，試驗結果由程序自動記錄動作頻率和返回頻率。起始頻率輸出維持時間一般為3—5秒，以使保護進入正常運行狀態。

　　二.【動作時間(滑差閉鎖)測試】

　　與動作頻率(返回頻率)測試所不同的是，它是按速率來變化頻率的，只能采取試探的方法進行試驗。例如：已知某保護的滑差閉鎖定值是3.00Hz/s，我們先設置【滑差定值】為3.10Hz/s進行試驗，如果保護不動作，我們?cè)僭O(shè)置【滑差定值】為2.90Hz/s進行試驗，如果保護動作，則說明3.00Hz/S的滑差閉鎖定值是對的?？傊瓌t上是當設定的滑差值大于滑差閉鎖定值時，保護應該不動作;小于滑差閉鎖定值時，保護應可靠動作。

　　三.注意事項

　　有的保護只需加三相電壓就可進行試驗，但有的保護有電流閉鎖功能，因?yàn)闆]有負荷電流,保護認為沒有低周甩負荷的必要。所以還須加三相電流。電壓大小一般為58V，電流大小一般為1A左右即可。

　　四.接線方式--如圖所示
