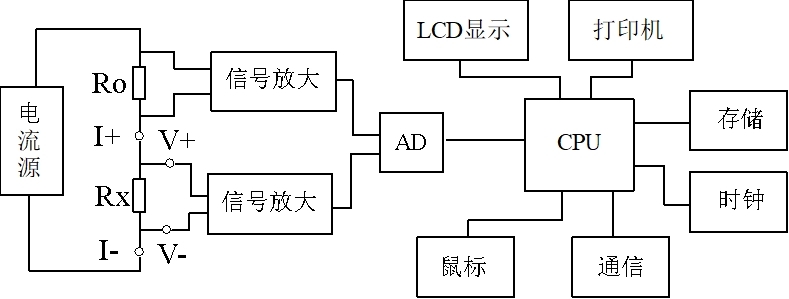

本儀器采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖1。

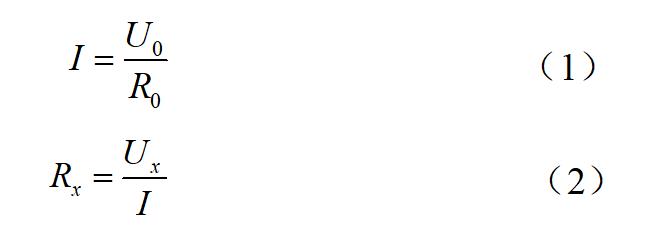

　　電流源輸出恒定電流流過標準電阻R0和待測電阻Rx。采樣標準電阻R0上的電壓信號U0，經濾波放大處理后送入AD轉換為數字量，進而計算出電流值I，見公式(1)。同樣，采樣待測電阻Rx上的電壓信號Ux，經濾波、多級放大處理后送入AD轉換為數字量，通過公式(2)計算出電阻值Rx。



　　開爾文四線檢測(Kelvin Four-terminal sensing)，也被稱為四端子檢測、四線檢測或四點探針法，是一種電阻抗測量技術，使用單獨的對載電流和電壓檢測電極。相比傳統的兩端檢測(伏安法)，開爾文四線檢測能夠進行更精確的測量，其關鍵優點在于：分離的電流和電壓電極，消除了布線和探針接觸電阻的阻抗。

　　四線法是用一對導線作為電流輸出線，另一對導線把被測電阻上的電壓降引入多用表進行測量，由于電壓線的電流很小，所以測得電阻值更接近于真實值，相比于二線法，四線法沒有采用電橋，完全只是用恒流源發送，電壓測量，最后計算得出電阻值，電流供給回路兩個端子，電壓供給測量回路兩個端子，共四個端子，故稱“四線法測量”，四線法相對來說測量精度更高。
