　　電流互感器試驗

　　在參數界面，用旋轉鼠標切換光標到類型欄，選擇互感器類型為CT。

　　試驗接線

　　試驗接線步驟如下：

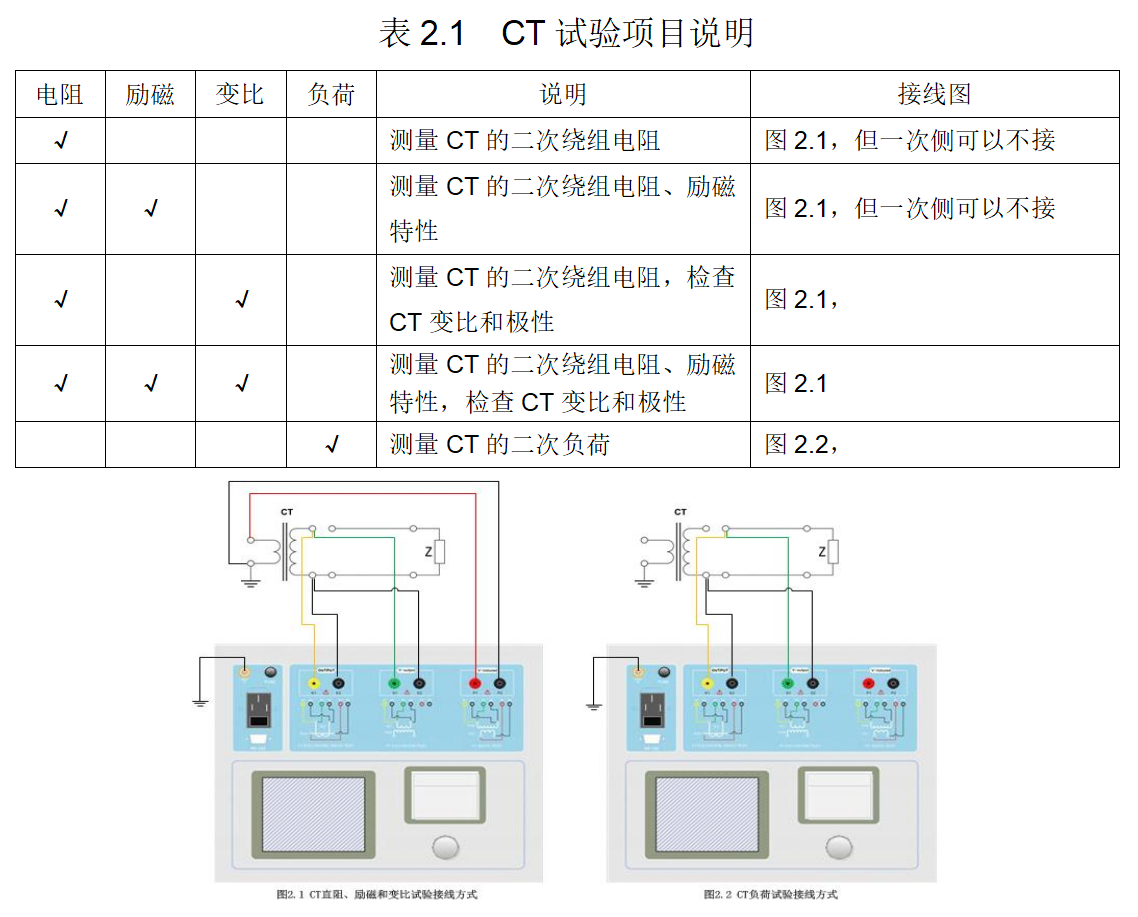

　　第一步：根據表2.1描述的CT試驗項目說明，依照?qǐng)D2.1或圖2.2進行接線(對于各種結構的CT，可參考附錄D描述的實際接線方式)。
電流互感器試驗

　　第二步：同一CT其他繞組開路，CT的一次側一端要接地，設備也要接地。

　　第三步：接通電源，準備參數設置。

　　參數設置

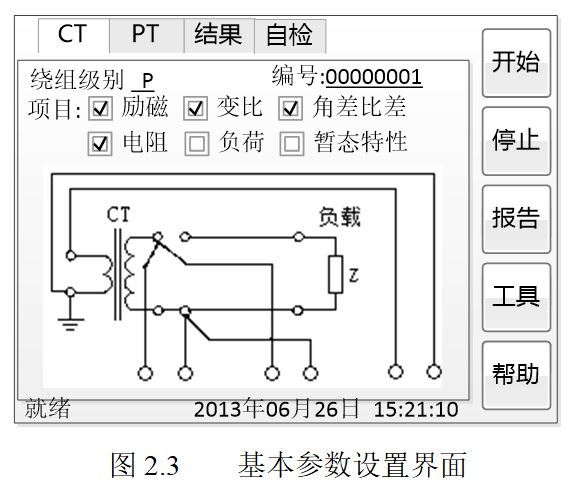

　　試驗參數設置界面如圖2.3。
電流互感器試驗

　　參數設置步驟如下：

　　用旋轉鼠標 切換光標，選擇要進行的試驗項目，當光標停留在某個試驗項目時，屏幕顯示與該試驗項目相關的參數設置;當光標離開試驗項目時，屏幕顯示所選試驗項目所對應的接線圖。

　　可設置的參數如下：

　　(1)編號：輸入本次試驗的編號，便于打印、保存管理與查找。

　　(2)額定二次電流Isn：電流互感器二次側的額定電流，一般為1A和5A。

　　(3)級別：被測繞組的級別，對于CT，有P、TPY、計量、PR、PX、TPS、TPX、TPZ等8個選項。

　　(4)當前溫度：測試時繞組溫度，一般可輸入測試時的氣溫。

　　(5)額定頻率：可選值為：50Hz或60Hz。

　　(6)最大測試電流：一般可設為額定二次電流值，對于TPY級CT，一般可設為2倍的額定二次電流值。對于P級CT，假設其為5P40，額定二次電流為1A，那么最大測試電流應設5%*40*1A=2A;假設其為10P15，額定二次電流為5A，那么最大測試電流應設10%*15*5A=7.5A。

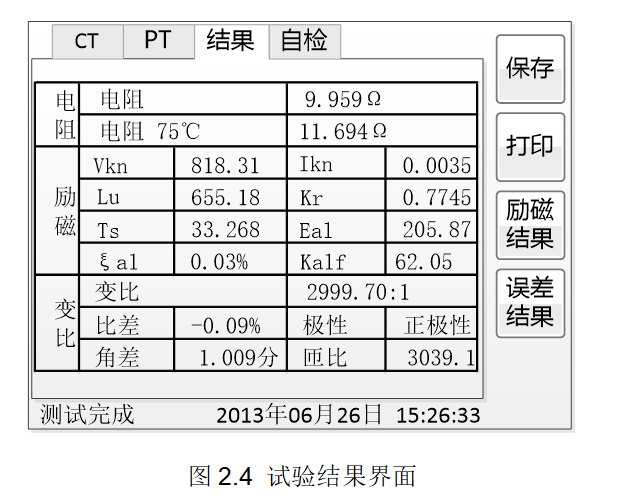

　　如果用戶希望看到以下結果，需要準確設置基本參數(建議用戶設置)。

　　(1)匝比誤差、比值差和相位差

　　(2)準確計算的極限電動勢及其對應的復合誤差

　　(3)實測的準確限值系數、儀表保安系數和對稱短路電流倍數

　　(4)實測的暫態面積系數、峰瞬誤差、二次時間常數

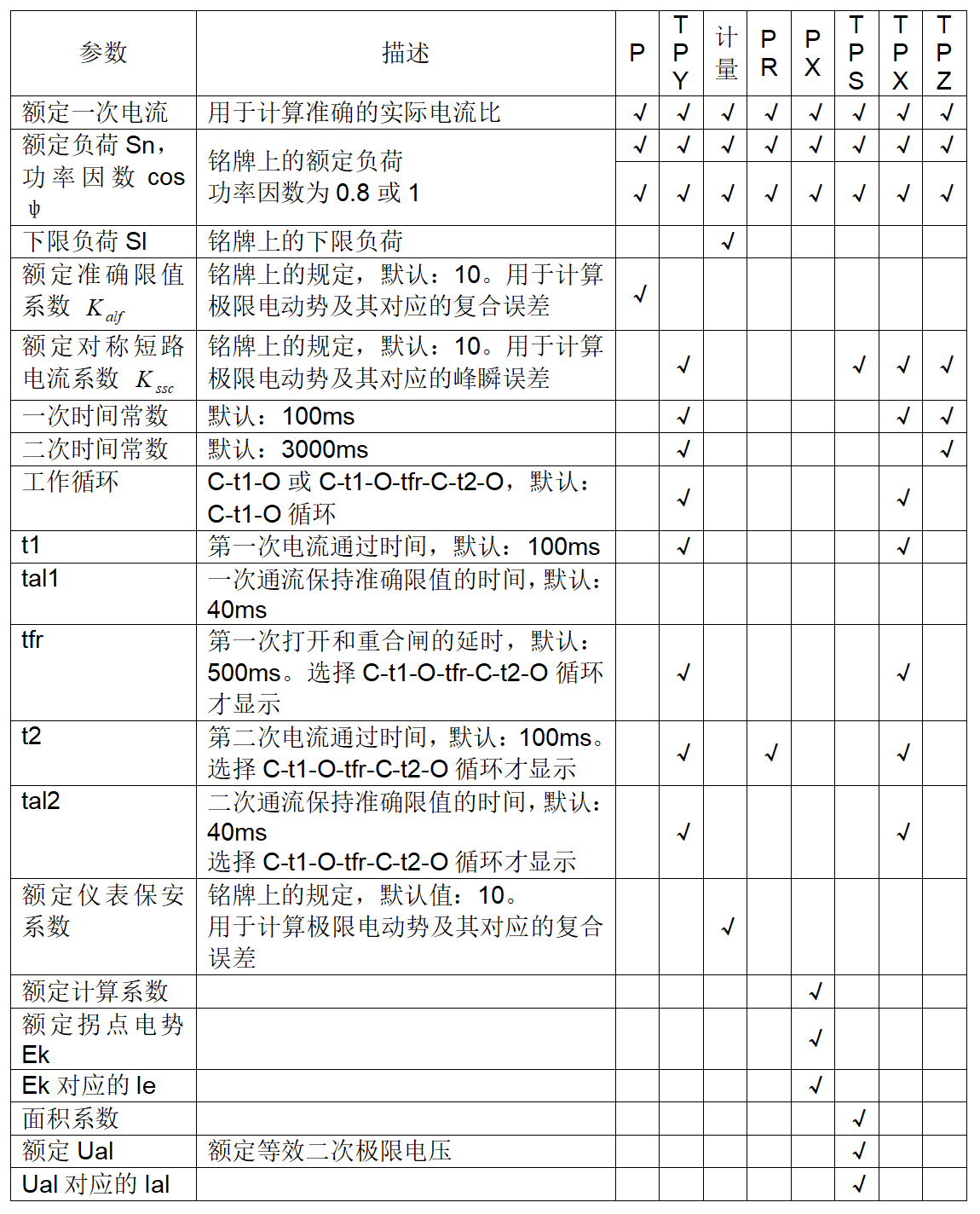

　　對于不同級別的CT，參數的設置也不同，見表2.2。
電流互感器試驗
