工頻交流耐壓試驗是電力設備絕緣性能檢測的重要手段。本文詳細介紹了工頻交流耐壓試驗的原理、試驗步驟和注意事項，旨在為客戶提供專業的試驗指導和技術服務。

       電力設備的絕緣性能直接關系到電網的安全穩定運行。工頻交流耐壓試驗作為一種有效的檢測方法，能夠驗證電力設備的絕緣強度，預防絕緣故障。

工頻交流耐壓試驗原理

1.1 試驗目的

       工頻交流耐壓試驗旨在模擬電力設備在實際運行中的電壓應力，評估其絕緣性能。

1.2 試驗原理

       試驗通過施加接近設備額定電壓的交流高壓，持續一定時間，觀察設備絕緣是否能夠承受該電壓而不發生擊穿。

試驗設備

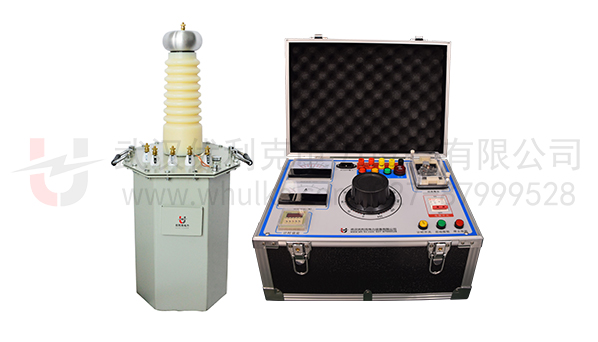

2.1交流耐壓試驗變壓器
       交流耐壓試驗變壓器是試驗中的核心設備，用于產生所需的交流高壓。這種變壓器能夠將低壓電源轉換為高電壓輸出，以模擬電力設備在實際運行中的電壓條件。它通常具有穩定的輸出和良好的波形特性。

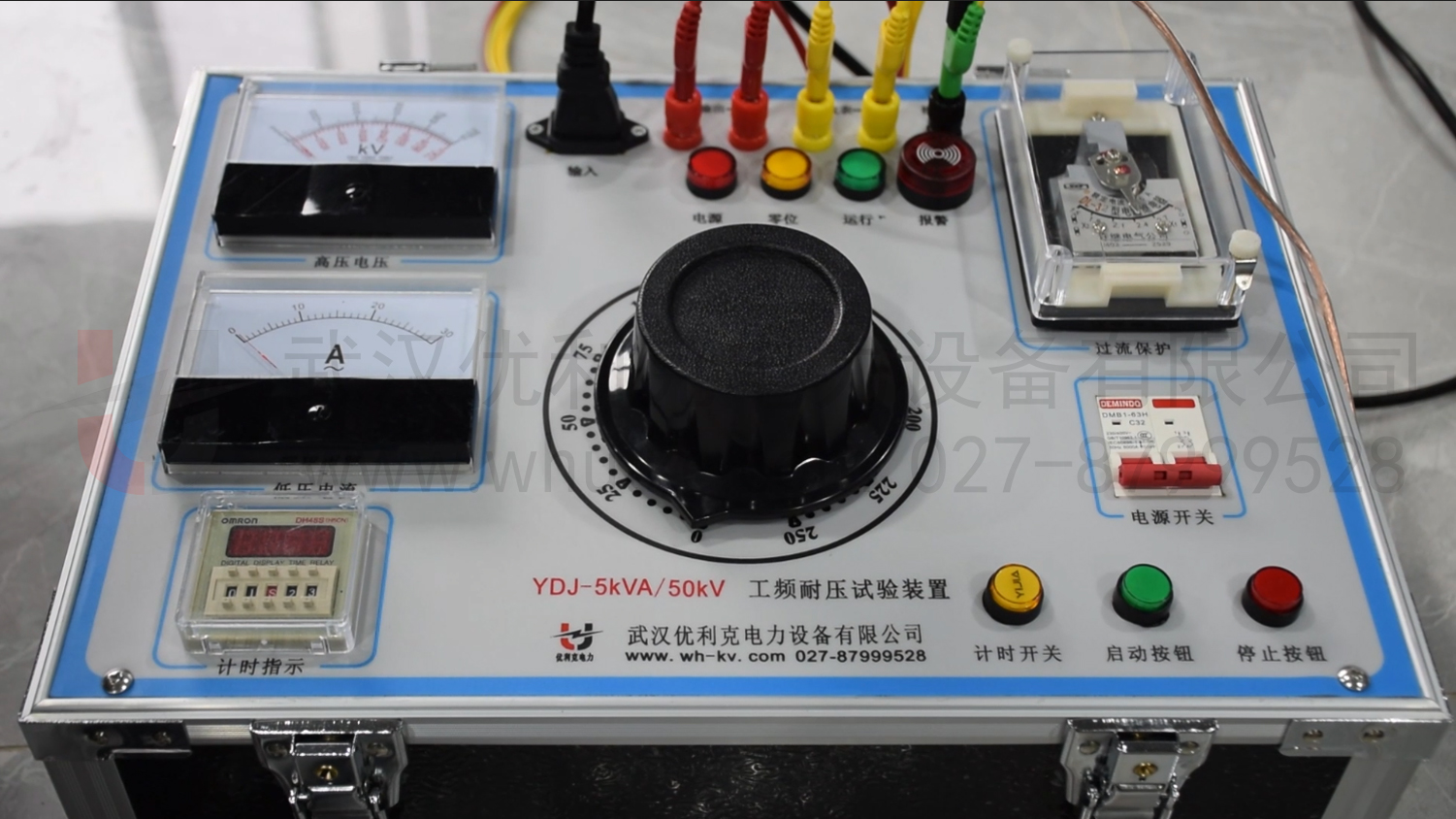

2.2 調壓器（升壓變壓器或控制臺）
       調壓器用于控制和調整試驗變壓器的輸出電壓，以確保試驗電壓的精確性和可調性。它可以是手動或自動的，允許操作者根據試驗要求逐步增加或減少電壓。
2.3 保護裝置
       為了確保試驗人員和設備的安全，保護裝置是必不可少的。這些裝置包括：
           過壓保護：當電壓超過預設的安全值時，自動切斷電源，防止設備損壞或安全事故。
           過流保護：監測電流，防止因電流過大而造成的設備損壞。
           接地保護：確保所有設備正確接地，以避免電氣故障。

試驗步驟

3.1 準備工作
       確保試驗設備和被試設備處于斷電狀態。
       檢查試驗設備是否完好，包括連接線、調壓器等。
       準備必要的安全防護措施，如接地、圍欄、警示標志等。
3.2 接線操作
       按照試驗要求連接試驗變壓器、調壓器和被試設備。
       確保所有連接點接觸良好，避免接觸不良導致的故障。
3.3 參數設置
       設置試驗變壓器的輸出電壓和頻率，以滿足試驗要求。
3.4 升壓操作
       逐漸升高試驗變壓器的輸出電壓，直至達到預定的試驗電壓，并保持一定時間。
3.5 記錄數據
       記錄試驗過程中的關鍵數據，如試驗電壓、頻率、持續時間等。
3.6 降壓與斷電
       試驗完成后，逐漸降低輸出電壓至零。
       斷開所有連接，并進行必要的設備放電。

注意事項

4.1 安全防護

       嚴格遵守現場操作規程和安全規定。

       確保所有操作人員穿戴適當?shù)膫€人防護裝備。

4.2 環境條件

       確保試驗環境的溫度、濕度等條件符合試驗要求。

4.3 試驗后處理

       試驗后對設備進行徹底檢查，確保設備無損傷。

       工頻交流耐壓試驗是評估電力設備絕緣性能的重要手段。通過專業的試驗操作和嚴格的安全措施，可以有效預防電力設備的絕緣故障，保障電網的安全穩定運行。
